ППУ

Урал 4320модель шасси

1600/100производительность по пару

Kopper Pumps PI-60устанавливаемые насосы

ППУ на шассиИзготовление от 3 дней

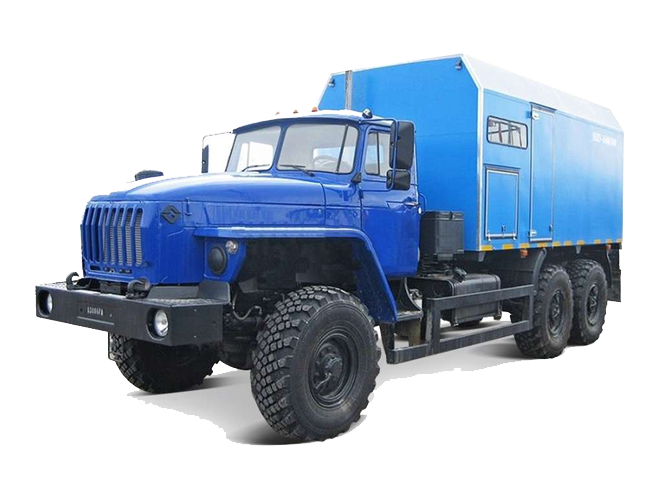

ППУ Урал 4320

Name: ППУ Урал 4320
Brand: Авиком

Передвижная парогенераторная установка ППУ на шасси УРАЛ 4320 предназначена для удаления насыщенным паром низкого и высокого давления гидропарафиновых отложений в насосно-компрессорных трубах при добыче нефти на промыслах, а также обогрева техники, разогрева промышленного, коммунального, бытового, водяного и газового оборудования.

Цена по запросуЗависит от года шасси, объёма цистанки и опций. КП — за 1 рабочий день.

Запросить цену Рассчитать лизинг

Основные характеристики
Модель шасси	Урал 4320
Производительность по пару	1600/100 (2000/100; 2500/160)
Устанавливаемые насосы	Kopper Pumps PI-60 (Япония); 1,1 ПТ25Д1М2; 2,3 ПТ25Д1М2
Ёмкость цистерны	4-6 м3

Технические характеристики установки ППУ
Нагреваемая среда	вода
Количество режимов работы	2
Котел паровой	1600/100 \| 2000/100 \| 2500/160
Температура пара, ºС, не более	310
Время, необходимое для получения пара с момента пуска котла, мин, не более	10
Время работы в автономном режиме при полной заправке цистерны, час	3,5
Расположение котла	Сзади или спереди
Топливный бак, л.	350
Объем цистерны для воды, м3	4-6
Вентилятор	дутьевой
Клапан предохранительный	Сппкр 25-100
Насос топливный	НШ-10
Привод всех механизмов спецоборудования	от двигателя автомобиля
Управление установкой	Из кунга установки \| Из кабины шасси
Привод воздушной заслонки	ручной
Горелочное устройство	Жидкотопливное
Труба магистральная 4,2 м	6шт. Укладке магистральных труб в пенал (раму), предусмотрена её заглушка в передней части глухая заглушка, в задней части в виде лючка. (Для исключения налипания и застывание снега, что препятствует извлечению магистральных труб из пенала (рамы)
Угол магистральный (колено)	4 шт.
Узел запорный	1 шт.
Насос	с комплектом ЗиП
Режим ПАР-2	Да
ЗиП к навесному оборудованию ппу	комплект ремней, спираль розжига, изоляторы, брс,
Средства безопасности	Огнетушитель ОП-6 - 1 шт. Медицинская аптечка - 1 шт. Знак аварийной остановки - 1 шт. Упор противооткатный - 2 шт. с кронштейнами Боковое защитное устройство - Есть Заднее защитное устройство - Есть
Фургон (кунг)	- Кунг установки до 5400мм, - 2 или 3 двери (в зависимости от комплектации) - комплект магистралей, - утепление пола минплита - утепление стен пеностирол 40мм, - рукав ПАР-2 длина 20м, - пика 1шт, - люк для демонтажа насоса

Варианты устанавливаемых насосов
Kopper Pumps PI-60 (Япония)	Рабочие характеристики насоса: ‐ производительность –50 л/мин ‐ давление –172 бар ‐ обороты вала насоса –1750 об/мин ‐ потребляемая мощность –16,17 кВт ‐ вес ‐18.5 кг
1,1 ПТ25Д1М2	Рабочие характеристики насоса: подача: 1–2,5 м3/ч давление: 10 МПа мощность: 3,6–9,1 кВт вес: 100 кг
2,3 ПТ25Д1М2	Рабочие характеристики насоса: подача: 2 м3/ч давление: 10 МПа мощность: 3,6–9,1 кВт вес: 355 кг

Базовое шасси Урал 4320
Модель	УРАЛ 4320 задний свес рамы удлинен на 333 мм
Колесная формула	6х6, односкатная ошиновка
Модель ДВС	ЯМЗ-ЯМЗ-65674 (Евро-5) мощность 228 л.с. \| ЯМЗ-53623-10 (Евро-5) мощность 273 л.с.
Модель КПП	ЯМЗ-2361, 5 ст. \| ЯМЗ-1105, 5 ст.,
Грузоподъемность шасси	12 т. \| 12,5 т.
Топливные баки	300+210 литров
Шины	425/85 R21 (пневматические, с регулированием давления)
Комплектация	ДОМ, ДЗК, Предпусковой подогреватель, Тягово-сцепное устройство.

ЛизингРешение за 1 день, аванс от 10%. Рассчитайте платёж в калькуляторе.Подробнее →

Передвижная парогенераторная установка ППУ производительностью от 1600 до 2500 кг пара в час предназначена для удаления гидратопарафиновых отложений насыщенным паром в насосно-компрессорных трубах при добыче нефти на промыслах.

Оборудование установки размещено на монтажной платформе и закрыто металлическим кузовом, предохраняющим оборудование от атмосферных осадков и пыли. Управление работой парогенераторной установки дистанционное, осуществляется из кабины водителя и из кузова автомобиля.

Парогенераторная установка представляет собой автономную передвижную котельную, предназначенную для выработки пара в полевых условиях.

Температура пара до 310°С, мощное давление, до 8 часов бесперебойной работы, увеличенный запас прочности котла, комплектующие от ведущих мировых брендов позволяют быстро восстановить объёмы добычи углеводородов без вреда для окружающей среды.

УДОБСТВО В ОБСЛУЖИВАНИИ И РЕМОНТЕ

1. Защитный кожух на горелочном устройстве и пеналы для хранения магистральных труб исключают возможность загрязнения;
2. Предусмотрен люк для обслуживания водяного насоса;
3. Топливные баки расположены сверху, что упрощает обслуживание и ремонт;
4. Имеются кронштейны для транспортировки рукава ПАР-2 на задней стенке кунга.

Продуманная компоновка обеспечивает бесперебойную работу и лёгкий доступ ко всем важным узлам и агрегатам установки.

ПРОДОЛЖИТЕЛЬНЫЙ СРОК СЛУЖБЫ

1. В карданной линии применяются компенсационные опоры значительно снижающие уровень вибрации и шума;
2. Соосность всех шкивов и взаимодействующих элементов проверяется на лазерном оборудовании;
3. Идеально сбалансированные шкивы обеспечивают бесперебойность на длительный срок.

Использование высококачественных материалов и импортных комплектующих обеспечивает продолжительную и бесперебойную работу.

КОНСТРУКЦИЯ ПРОДУМАННАЯ ДО МЕЛОЧЕЙ

1. Срок эксплуатации кунга значительно увеличен за счёт внутренней обшивки из оцинкованной стали;
2. В кузове созданы оптимальные температурные условия за счёт утепления с помощью минеральной плиты 50мм;
3. Лучшая устойчивость и вместимость для цистерны обеспечивается за счёт сечения типа "чемодан" или "эллипс";
4. Для лучшего теплового режима внутри кунга возможно изготовление устройства забора воздуха снаружи кунга.

Кунг и ёмкости произведены с соблюдением всех современных технологий, что обеспечивает комфортную и длительную работу установки:

Комплектация AVIKOM-E

Состав

Цистерна4 м.куб.
Расположение котласзади/спереди
Топливный бак350 л.
Количество режимов работы2
Кунг установки4400 мм (2 двери)
Пульт упр-нияв кунге установки
Рукав ПАР-2 длиной 20 м.1шт
Пика1 шт.
Труба магистральная 4.2 м.6шт
Насосна выбор
зип установки

Производительность по пару: 1600/100; 2000/100; 2500/160
Устанавливаемые насосы: Kopper Pumps PI-60 (Япония); 1,1 ПТ25Д1М2 (Россия); 2,3 ПТ25Д1М2 (Россия)

Комплектация AVIKOM-E1

Состав

Цистерна5 м.куб. (4 м.куб. в компл. E)
Расположение котласзади/спереди
Топливный бак350 л.
Количество режимов работы2
Кунг установки4400 мм (2 двери)
Пульт упр-нияв кабине шасси (в кунге в компл. E)
Рукав ПАР-2 длиной 20 м.1шт
Пика1 шт.
Труба магистральная 4.2 м.6шт
Насосна выбор
зип установки

Комплектация AVIKOM-EF

Состав

Цистерна5-6 м.куб.
Расположение котласзади/спереди
Топливный бак350 л.
Количество режимов работы2
Кунг установки5400 мм (3 двери)
Пульт управленияв кабине шасси
Рукав ПАР-2 длиной 20 м.1шт
Пика1 шт.
Труба магистральная 4.2 м.6шт
Насосна выбор
зип установки

Дополнительные опции

Установка КОМ на шасси Камаз+ опция
Установка ДСБ+ опция
Топливный бак 700 л.+ опция
4-х зонное освещение рабочей площадки+ опция
Евроокно в кунге (1шт.)+ опция
Спальное место Камаз 43118+ опция
Емкость 5м3 для (для в компл. Е)+ опция
Установка дополнительного бака 350 л.+ опция
Перенос ДЗК на стенку кунга+ опция
Рундук наружный+ опция

Утепление кунга 60 мм+ опция
Установка Планар в кабину шасси+ опция
Спальное место Урал 4320+ опция
Перенос пульта в кабину (для компл. Е)+ опция
Топливный бак 500 л.+ опция
Перенос ДЗК за кабину Камаз+ опция
Кунг установки из сендвич-панелей+ опция
Гидравлический привод установки ППУ+ опция
Установка Планар в кунг установки+ опция
Спальное место Урал 4320 NEXT+ опция

Гарантийный срок на технику ЗСТ «Авиком» составляет 1000 моточасов или 12 месяцев от даты передачи техники клиенту и оканчивается по тому условию, которое наступит первым. Для промышленных парогенераторов — 18 месяцев. На шасси действует гарантия завода-изготовителя («КамАЗ», «Урал»).
